No cenário energético atual, a eficiência e a sustentabilidade são pilares inegociáveis, especialmente quando falamos de fontes renováveis como a energia hidrelétrica. No coração da operação de qualquer usina hidrelétrica, a medição de fluxo em hidrelétricas emerge como um elemento crítico, determinando não apenas a performance operacional, mas também a rentabilidade e a longevidade da infraestrutura. Contudo, essa medição não é uma tarefa simples; ela é repleta de desafios técnicos que demandam soluções de precisão e alta tecnologia.
Neste artigo, exploraremos os obstáculos comuns enfrentados no setor hidrelétrico e como inovações como o sistema DUCTUS S, uma colaboração entre a renomada engenharia suíça da GWF e a expertise local da Testari, estão redefinindo os padrões de precisão e eficiência.
O Futuro Promissor dos Motores Elétricos na Indústria Marítima
Os Desafios Ocultos da Medição de Fluxo em Hidrelétricas
Apesar de sua importância estratégica, a medição de fluxo em hidrelétricas é frequentemente prejudicada por condições operacionais adversas e limitações físicas inerentes ao design e à localização das usinas. O ambiente de uma hidrelétrica impõe desafios únicos que medidores de fluxo tradicionais simplesmente não conseguem superar com a precisão necessária.
A Importância do Monitoramento de Fluxos na Repotenciação de Hidrelétricas
Complexidade do Fluxo e Espaço Limitado
Um dos maiores problemas reside na complexidade do fluxo de água. Em tubulações de grande diâmetro, como as encontradas em hidrelétricas (podendo variar de 400 mm a impressionantes 15 metros), o fluxo raramente é laminar e uniforme. Perturbações causadas por válvulas, cotovelos e bombas geram perfis de velocidade assimétricos e componentes rotacionais, conhecidos como redemoinhos.
Adicionalmente, usinas hidrelétricas, por sua natureza, muitas vezes operam em espaços confinados. A instalação ideal de medidores de fluxo requer longos trechos retos de tubulação antes e depois do ponto de medição para garantir um fluxo estabilizado. No entanto, a realidade do campo raramente permite tal luxo, forçando a instalação em locais subótimos. Muitas vezes, não é possível instalar medidores de fluxo em locais ideais devido à falta de trechos retos suficientes antes ou após perturbações no fluxo.
Automação Inteligente: Como Sensores de Movimento Revolucionam a Eficiência Industrial
Erros de Medição e Redemoinhos: O Impacto na Precisão
A combinação de fluxos irregulares e a instalação em locais não ideais resulta em erros de medição significativos para tecnologias convencionais.
A sensibilidade desses medidores a redemoinhos é um ponto crítico. Um medidor que não consegue compensar adequadamente esses componentes rotacionais pode fornecer leituras imprecisas, levando a estimativas errôneas da eficiência da turbina, perdas de energia e falhas na detecção precoce de problemas.
Essa imprecisão compromete diretamente a capacidade da usina de otimizar sua geração de energia e de realizar manutenção preditiva eficaz.
Projetos Híbridos: Integração de ACL e Grid Zero para Autonomia Energética
DUCTUS S: A Inovação Suíça que Transforma a Medição
Diante desses desafios, a necessidade de uma solução robusta e altamente precisa para a medição de fluxo em hidrelétricas tornou-se imperativa. É nesse contexto que o sistema DUCTUS S, da GWF, se destaca, oferecendo uma tecnologia avançada que redefine a capacidade de monitoramento em ambientes hidrelétricos.
Projetado para tubulações pressurizadas de 100 mm a 15 metros de diâmetro, o DUCTUS S representa um avanço significativo na medição de fluxo permanente para aplicações de água limpa.
Tecnologia de Medição de Fluxos: Redução de Custos na Indústria
Benefícios Exclusivos para Usinas Hidrelétricas
O DUCTUS S foi concebido para superar as limitações dos medidores tradicionais, oferecendo uma série de benefícios que impactam diretamente a eficiência operacional e a gestão de ativos:
- Precisão: Mantém a precisão excepcional mesmo na presença de perfis de fluxo assimétricos e redemoinhos complexos, como aqueles gerados por bombas, válvulas ou cotovelos. Isso é crucial para uma medição de fluxo em hidrelétricas verdadeiramente confiável.
- Otimização Operacional: Permite uma otimização sem precedentes da eficiência da usina. Ao quantificar e corrigir fatores disruptivos sem dificuldade, o sistema assegura que os parâmetros de configuração e os fatores de correção sejam ajustados às condições específicas de instalação, maximizando a precisão.
- Controle Aprimorado e Detecção Precoce: Proporciona um controle de processo superior, com a capacidade de identificar problemas em turbinas em estágios iniciais, evitando paradas não programadas e custos de manutenção elevados.
Medição de Tubulações Pressurizadas Sem Interrupção do Fluxo: Soluções Inovadoras
Tecnologia de Ponta e Sensores Versáteis
A excelência do DUCTUS S reside em suas características tecnológicas inovadoras. A principal é a compensação patenteada de perfil de velocidade, que replica fielmente o perfil de velocidade do fluxo através do tubo. Isso significa que, diferentemente de outros sistemas, ele requer poucos trechos lineares, eliminando a necessidade de reguladores de fluxo ou calibrações constantes.
O processamento digital de sinal (DSP) único do DUCTUS S permite a detecção precisa até mesmo em fluxos muito baixos, um diferencial em cenários de variação de demanda. Além disso, o sistema pode operar com até 10 vias acústicas, garantindo uma cobertura completa e redundância na medição.
Em termos de instalação, o DUCTUS S oferece flexibilidade com diferentes tipos de sensores:
- Sensores de Intrusão (FT-S): Exigem drenagem apenas na instalação inicial e podem ser removidos sem interromper o processo, garantindo minimalista impacto operacional.
- Sensores Internos (TD-IM): Para tubulações acessíveis pelo interior.
- Sensores de Fixação Externa (Clamp On): Uma solução não invasiva que permite a medição sem modificações no duto ou desligamento da planta, ideal para retrofit e situações onde a interrupção não é uma opção. A facilidade de remoção para manutenção da pasta de acoplamento é um bônus.
Um aspecto notável é a capacidade de substituição do transdutor sem drenar a tubulação, uma inovação que minimiza o tempo de inatividade e os custos de manutenção, pois os invólucros dos sensores de inserção são separados dos transdutores e projetados para a remoção do transdutor inteiro sem a necessidade de drenar a tubulação ou interromper o processo.
Medição Inteligente de Água: A Revolução Sonico no Monitoramento Hídrico
Casos de Sucesso Global e Expertise Local

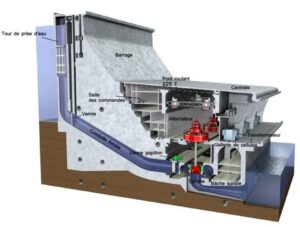

A credibilidade do DUCTUS S é solidificada por sua aplicação em projetos de grande porte ao redor do mundo. O material informativo destaca casos como a usina de Genissiat, na França, e instalações na Turquia e no Peru.

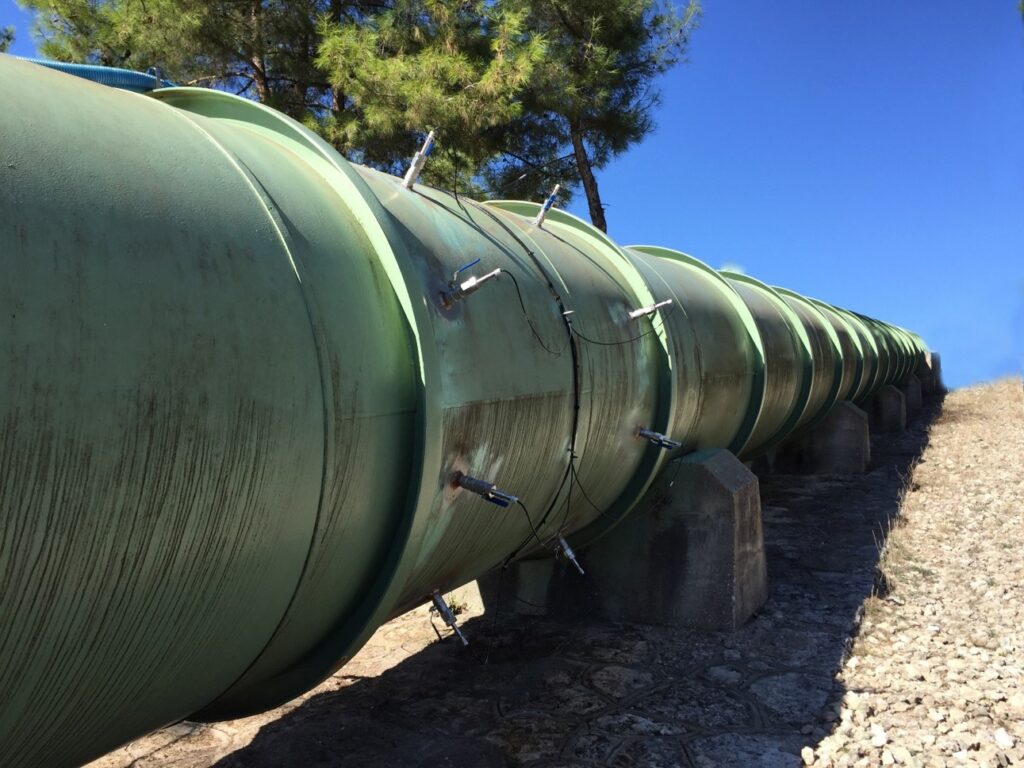

Na Turquia, por exemplo, o sistema foi implementado em tubulações com diâmetro de 4,20 metros, utilizando transdutores de inserção em um arranjo de 4 camadas cruzadas, demonstrando a adaptabilidade e robustez da solução. O caso no Peru ilustra a eficácia dos transdutores Clamp-on em cenários onde a não invasividade é crucial.
No Brasil, a parceria exclusiva entre a GWF e a Testari assegura que essa tecnologia de ponta esteja acessível com o suporte e a expertise local necessários. A Testari, com seus 40 anos de experiência no mercado de energia brasileiro, oferece uma equipe técnica especializada capaz de entregar soluções customizadas, desde o projeto da planta até a análise das características da tubulação crítica, com estimativas de orçamento personalizadas e avaliações técnicas detalhadas. Essa sinergia garante que a medição de fluxo em hidrelétricas seja implementada com o máximo de sucesso.
Medição de Tubulações Pressurizadas Sem Interrupção do Fluxo: Soluções Inovadoras
Conectividade e Gestão de Dados para Decisões Inteligentes
Além da precisão na medição, o DUCTUS S se integra perfeitamente à era da digitalização e da Indústria 4.0. O sistema oferece recursos avançados de armazenamento e transmissão de dados, essenciais para uma gestão de usinas hidrelétricas baseada em informações concretas.
A conectividade é garantida via modem celular 4G/3G/2G, permitindo que os dados sejam enviados para qualquer computador host ou para uma solução em nuvem em intervalos selecionados pelo usuário (de 1 a 60 minutos). Em situações críticas, como um evento de inundação, o registro pode ser configurado automaticamente para um minuto, fornecendo informações em tempo real. Com uma capacidade de armazenamento interno de 16 GB, o sistema pode guardar dados por até 18 meses, oferecendo um histórico robusto para análises.
A interface do usuário da Web (WebUI), acessível via Wi-Fi e um navegador padrão (smartphone, tablet ou notebook), elimina a necessidade de aplicativos ou softwares adicionais. Isso simplifica o monitoramento e o gerenciamento dos dados, tornando a operação mais ágil e intuitiva para os engenheiros e técnicos.
A medição de fluxo em hidrelétricas com o DUCTUS S, portanto, vai além da simples coleta de dados; ela empodera as usinas com insights acionáveis, otimizando a geração de energia e prolongando a vida útil de seus ativos. Para saber mais sobre como otimizar a performance da sua usina e alcançar novos patamares de eficiência, entre em contato com os especialistas da Testari.
